在能源危机和温室效应日趋严重的当今社会，节能环保已成为社会和持续性发展的一个永恒的主题。我国是一个电力短缺的国家，节电是当前的一项重要的技术政策，节电又是一种能源的开发，对于国民经济的发展具有深远的影响。根据照明和负载的实际情况调整照明和输出功率，减少不必要的用电浪费是一项具有重大意义的节电措施。目前，我国电工产品耗电约占全国发电量的70%，而冶金系统年耗电量约占全国发电量的9.3%左右，因此节约电能，对促进钢铁工业的发展有着重要的意义。当然对其他行业发展也有着十分重要的意义，而这些行业主要存在以下问题：

1、市政行业的电费问题突出：国家每年拨款1000亿用于支付各级政府电能损耗，公共照明占到约200亿左右，问题表现在时间段过于集中，使用效率不到70%。

2、化工和煤炭行业用电负载的90%以上为动力设备，动力设备中的95%以上为电动机类负载，在该类负载中的95%以上为风机、水泵类设备，低压电动机的电费消费比例占到工业用电总值的50%以上，电费消耗巨大，而用电效率却在60%-80%之间。

3、作为连接国家通讯，支撑国民信息传递重任的网通、电信、移动等企业，已形成了庞大的运营体系，因此，在电费支出方面要产生巨大的费用消耗，以网通为例，一个省的网通年电费在5-6亿元左右，主要在于其行业的特殊性，属于24小时不间断运行，而生产设备的工作效率也是决定支出过高的重要因素。通讯业的共分二大部分，一是非生产用电，主要包括办公照明等混合用电。中央空调与通用设备一致，功率因数底下，用电环境的波动。中央空调因需按当地气温最高负荷设计，而大对数时间运行在大流量，小温差现状，浪费严重。二是生产用电，主要有开关电源整流器，UPS等机房传输设备与机房空调用电作为非线性负载，其本身产生影响电网的因素较大，谐波等现象普遍，造成无功的过多浪费。生产用电主要有开关电源、整流源、UPS等机房传输设备与中央空调用电。

    根据上述各行业的实际情况推广节电新技术，提高电能利用率，通过节电工作，使各种产品耗电点指标逐步达到国内和国际先进水平，以提高企业经济效益。在此基础上我公司推出了MREJ系列智能节电装置。

MREJ系列智能节电装置以下列条件为前提：
  （1）不影响所生产的产品质量、性能和产量。

     （2）不造成环境的恶化。

     （3）能够在短期内回收投资费用，为电能优化而花费的投资，能在1-2年内收回。

     （4）不引起其他费用提高和增加额外工作。

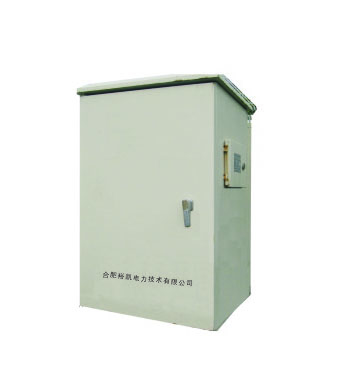

产品简介

YKA-DLZ系列智能节电装置适用于220V~10kV用电系统，有特殊结构的电磁调控模块、智能控制模块和自动转换模块组成。主回路无电子器件，整机耗损低，可靠性高，可自动调控、通用性强，使用寿命长达十五年，优于同类节电电器产品。同时具备自动检测抑制电网谐波、平衡三相有功功率和柔性补偿无功功率等多项功能，大大降低了电力传输损耗，稳压节能效果明显，广泛适用于电力、冶金、化工、煤炭、建材、轻工、水利、铁路交通等行业的系统中，其经济效益和社会效益十分显著。

基本原理
     在保证用电设备正常工作的前提下，通过智能化的电磁转换和电磁移相的方式调控更好功率输出，将输出功率调整为匹配值。同时采集电网的三相电压、电流、工作频率等技术参数,将通过功率调整单元实现节电装置的输出;在此基础上,装置通过对输出信号进行反馈检测,实现对电能质量的优化和用电设备更好的工作状态跟踪.。从而达到节电的目的。

性能指标

1．调节三相电源不平衡。

YKA-DLZ系列节电装置，设计的优质铁芯和特殊绕组，通过电磁调控方式使用电设备在运行时达到磁路平衡、磁场平衡、能够在额定容量范围内适当调整，使用电设备在三相电源平衡、对称的状态下优质运行，消除因线路三相不平衡给用电设备带来的能量消耗和危害。

2．消除谐波污染。

YKA-DLZ系列装置，主机是惰性电气设备，输出电压总是正弦波，自身不产生高次谐波，并能有效抑制从电源侧侵入的高次谐波，谐波频率越高，抑制作用越强。可以清洁电网、提高节电效果。

3．提高功率因数、保证工作效率。

提高功率因数COS Ø是影响电源利用率节电关键因素，功率因数过低会降低电源和用电设备的效率，增加电路损耗。YKA-DLZ系列装置通过电磁调控降低用电设备的总损耗，从而在一定程度上提高设备的功率因数。同时笨装置可加装电容来改善功率因数，无功功率补偿值可根据用户需要设计。功率因数改善后，照明线路中总电流减少，温度降低，灯具及附属设备的使用寿命也可大大延长。

4.降低负载电流。

电机等用电设备在大电流工作的状态下，会使电机的损耗增加。电机的温度增加。电机的温度上升，缩短电机使用寿命。YKA-DLZ系列装置将电机启动电流控制在额定电流的2.5倍，能有效地限制负载工作电流不超过额定值。由于损耗的减小，电机的发热大大降低，从而延长寿命。

5.抑制瞬流和浪涌。

企业用电设备产生大量的瞬流和浪涌，在电网里迂回徘徊，形成电力污染。瞬流产生的高电压，使设备过热，开关装置接触元件的触点氧化，用电设备的工作效率降低，造成用电设备加速损坏的电耗增加。

YKA-DLZ系列装置，属于惰性电气设备，由于主回路没有任何电子器件。具有较强的抗过电压，抗过电流能力和较强的抗电压突变、抗电流突变的能力，可以保护用电设备不受冲击。抑制了瞬流和浪涌，将过热和污染影响减到最小，从而达到降温、清洁节电的效果。

产品特点

Ø    采用非相控电磁平衡技术，可以抑制来自电源的高次谐波成分，又可以使用用电设备多形成的谐波成分减少对电网的传送；

Ø    采用电磁补偿稳压技术，使选定的节电率不受输入电压波动影响；

Ø    采用自动加手动旁路电路设计，电压低于设定值时，自动旁路工作，使用中也可以手动旁路工作；

Ø    本系统不仅能抑制谐波，而且还能改善功率因数，由于主机系统采用特殊的电气连接设计，降低了无功功率，从而提高了负载功能因数；

Ø    自身损耗极低，而无功阻抗较大，并对负荷电流的增大有所改变，由于选用优质特种磁性材料，使得铁芯磁场的涡流损失和磁滞损失比一般硅钢片的损失少得多，几乎可忽略不计；

Ø    主回路无开关器件，大幅度提高了产品的可靠性；

Ø    本产品采用欠压、过负荷及过流保护等技术，提高了产品运行的安全性。

Ø    还可为客户特制机箱，确定颜色，使机房设备美观、大方、一体化。

技术参数

系统电压等级：220V~10KV

额定频率：50HZ

额定电流：小于2000A

稳压精度：±2%

空载电流：＜0.3%

空载损耗；＜0.7%

负载损耗：＜2%

使用环境

海拔高度：不超过2000米

运行环境：-25℃~ +50℃

相对湿度：不超过90%

周围无有害气体，无易燃易爆物品

工作噪音：＜40Db

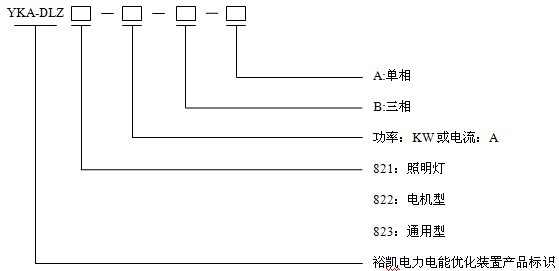

选型说明

 YKA-DLZ系列产品的介绍

电能优化原理

电力供电系统中，为了避免送电过程中的线路损耗及用电高峰时造成的末端电压过低，往往都是以较高的电压传输，特别是午夜后用电低谷时，电网电压更高。路灯设计也是更多地考虑了线路末端灯具的电压与亮度。而上述高电压只会带来灯具的加速损坏及更高的电费支出。同时，电网电压在用电高峰时（晚上6点~11点），波动较为频繁，也给灯具的使用寿命带来了较大的影响。

YKA-DLZ821型照明优化装置，通过调节输出功率，解决供、配电电压过高的问题，实现优化供电，使照明设备在满足照明亮度的前提下，始终工作在更好的状态，将多余的能量反馈给电网，达到节电和延长寿命的目的。

照明节电器的节电率一般在20%以上。

应用场所

市政照明——城市道路、高速公路、隧道、桥梁等；

交通照明——铁路、民航、车站、码头、公路等；

公共照明——银行、医院、学校、加油站、体育场馆等；

商业照明——大中型商场、购物中心、超市、宾馆、酒店、大型广告牌等；

工业照明——电力、通信、纺织、造纸、机械电子、石油化工、服装、食品加工等；

设计图例

产品参数表

以上为常用型，可根据用户的具体要求定制。

典型案例

n  在大酒店电能优化运用

某大酒店绝大部分使用电感式镇流器灯具，工作电流每相约为165A，平均每天照明用电时间为12小时。照明时间长，用电量大。使用节电装置后，可节约电能，提高功率因数，保护用电设备，提高灯具使用寿命2~3倍。现场测得的有功功率为90.5KW，每天照明时间为12小时，电费为0.6/度，一年按360天计算，年电费约为23.46万元。安装节电器后，年节省电费约为7.3万元。

电能优化原理

通常情况下，工业电机负荷设计匹配都有10%安全使用裕量，配电功率较大。其中60%以上的电机长期处于变化负荷或轻负荷运行状态，电机效率低，电机自身损耗和无功损耗很大，在各项供电参数都较高的地区和时间段，线路损耗会更大。对于启停、负荷波动频繁的用电设备，还会产生频繁波动的冲击电流。

YKA-DLZ822系列电能优化装置主要针对各类高、低压电机进行特殊设计制造，该系列装置综合运用基于电压空间的PWM发生技术、非相控制电磁平衡技术、软启动技术和电磁稳压技术，采用功率自动跟踪检测调节方式，使电机达到更好的工作状态，提高设备的功率因数，抑制线路中的瞬流和浪涌，具有较强的抗过压、抗过电流的能力，保护用电设备不受冲击。

应用场合

厂矿、冶金、化工等行业的各种高、低压三相异步电机的动力设备

设计图例

产品参数表

以上为常用型，可根据用户的具体要求定制。

典型案例

n  在水泥厂空压电机电能优化应用

在水泥厂配套电机为JR127–8型感应电机，功率为130kW，工作压力为0.39~0.59Mpa，每天工作16小时，空载时间为1/3.使用YKA-DLZ电能优化装置后，启动电流仅为额定电流的2倍，空载电流由100A下降到60A，进行10次测试，平均每小时节电约12.9度，按全年工作330天计，年节电：12.9×16×330=68112度。

n  在油田抽油机电能优化应用

通过测试，最低优化率为20.49%，最高位28.23%，平均为24.36%，大约可提高整个系统效率15%以上，经济效益明显。

n  在2KC–560型沟滚机电能优化应用

电机为Y315–6–90KW，测试运行1小时，投入YKA-DLZ电能优化装置后有功电量为56.8度，使用旁路即电能优化装置不投入有功电量为76度。有功节电率=（76－56.8）÷76=26%，电流下降率为14.5%。按年运行3000小时计，年节电：19.2×3000=57600度。

电能优化原理

由于高压送电原因，电网的供电电压总是高于设备的额定值，尤其是夜间电压更高，形成了电能过剩供给。供电设备长期运行在高压环境中，将会直接缩短其使用寿命，并造成电能浪费。

YKA-DLZ823系列电能优化装置通过对用电设备的电流、电压的反馈和计算，寻求用电设备的更好工作状态，解决供、配电电压过高的问题，保持终端设备用电电压的稳定，调整输出功率，实现优化供电，从而实现节电和延长寿命的作用。

应用场合：使用于混合负载的用电系统

产品参数表

以上为常用型，可根据用户的具体要求定制。

典型案例

n  在某水泥厂生料破碎机的电能优化应用

一破碎机功率    30KW       二破碎机功率         55kW

空载节电率       28%        空载节电率           61.5%

正常工作节电率   16%        正常工作节电率       25.7%

在安装了YKA-DLZ电能优化装置后综合节电率为20.85%，按每年运行300天计算，年总电能优化量大约9万度以上，电能优化效果明显。

n  在窑厂的电能优化应用

某窑厂制砖机用异步电动机15kW。启动电流95A，工作电流在制砖时达到40A，平时为16A，因电动机温升很高，只能工作1小时，停机半小时。每天平均工作16小时，分两班工人分班6人，共12人。安装YKA-DLZ电能优化装置后，电机的启动电流降至45A，工作电流在挤泥制砖时只有28A，平时只有12A，电动机温度保持正常无需停机，可持续工作。以前两班工作量只需一班就可完成，减少工人一半，提高了工作效率，延长了电机的使用寿命，电能优化综合效果非常明显。

n  在建筑行业的电能优化应用

某建筑现场，22KW的混泥土搅拌机有4台，在没有安装YKA-DLZ电能优化装置前，耗电平均每小时14度。安装以后，搅拌机的耗电量减至平均每小时11.4度，节电高达18.6度，投资回收期大约15个月。

安装、运输、储存

符合GB191规定的注意事项标志；

一般采用木箱包装，外包装完整可靠并具有一定的防潮、防尘措施；

不宜在三级以下公路上长距离运输，必要时重要部件尽量不采用公路运输；

长期不用时，应储存在干燥、通风的仓库内，不宜在户外储存。

安装、调试、维护

如用户需要，本公司可负责现场安装指导及调试服务，用户提供必要的配合与协助；

用户在遵守保管及使用规则的情况下，从安装使用之日起12个月，或从发货之日起18个月期限内，产品由于非人为原因而不能正常工作，厂家无偿为用户更换或维修。

订货须知

定货时需提供产品准确型号或要实现的功能，必要时配文字说明，用户有特殊要求应在订货时提出；

需增加本装置外的其他附件或备件，在订货时应注明其名称及数量；

订货时请详细写明收货单位、邮编、详细地址。
