YKA-GB系列高能容限压装置
本公司生产的高新技术产品高能容限压装置，简称YKA-GB，是针对常规避雷器的缺点而设计的具有独特连接方式和结构形式的限压装置。与常规的避雷器相比，高能容限压装置具有不可比拟的优点，它广泛应用于电力、冶金、化工、煤炭、轻工等行业，是保护变压器、开关、母线、电动机及其它电气设备大气过电压和操作过电压的理想设备。 该产品设计新颖、结构独特、参数合理，提高了被保护设备的安全水平，在保护高压电动机及其它电气设备方面具有良好的竞争力。 产品用途 YKA-GB高能容限压装置，用于发供电企业的供电系统，用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压、真空断路器引起的开断过电压及各种操作过电压，对相间和相对地的过电压均起到可靠的限制作用。
产品简介
原理/特点
YKA-GB高能容限压装置由四个带放电间隙和氧化锌电阻串联的单元组成，如右图所示，途中FR为氧化锌非线性电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接ABC三相，另一相接地。高能容式限压装置具有其它同类产品不可比拟的特点：
1、采用氧化锌非线性电阻和放电间隙串联的结构，使两者互为保护，放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流，放电间隙不再承担灭弧任务，产品的动作寿命可提高到104～105次。
2、电压冲击系数为1，在各种电压波形下放电电压值均相等，不受各种过电压波形的影响，过电压保护值准确，保护的可靠性能优良。
3、YKA-GB放电瞬时值与动作后的残压相近，无截波，更有利于保护设备的匝间绝缘。
4、采用四星接法，可使相间过电压大大降低，与常规避雷器相比，相间过电压降低了60～70%，保护的可靠性大为提高。
5、采用硅橡胶外套和高压电缆外引线结构的YKA-GB具有易安装、密封性强、体积小、耐震（振）动等优点，可直接安装在开关柜的手车底盘上或PT柜上。
6、使用的环境温度-40℃～+60℃，海拔高度小于2000m（高于2000m请在订货时注明）。
7、在系统发生间歇性弧光接地过电压及铁磁谐振过电压时，其能量小于600A2ms方波冲击能量时，YKA-GB可以起到保护作用。
外形/结构
为了便于在手车等处安装，YKA-GB采用三立柱式外形结构，将接地相埋装在底座中，通过外引螺栓接地，A、B、C三相相间距能和用户的母线装头或开关装头对应连接。
这样的结构不仅美观，而且从YKA-GB本体到设备装头之间的高压电缆基本呈平行直线，无交叉碰撞，有利于安全运行。
试验/维护
工频放电电压测试

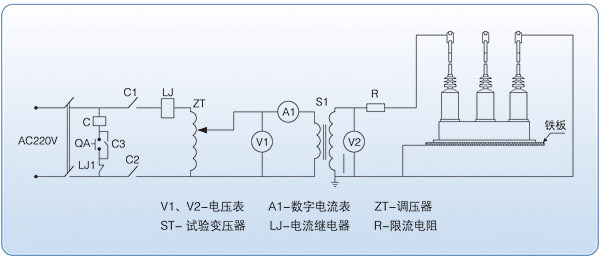

按YKA-GB工频放电试验接线原理图（如下图）将相关仪表和设备连接好，其中ZT为调压器，ST为5KVA以下试验变压器，V为高压表，µA为数字微安表。
试验电压分别加在被测试品的A/B、A/C、B/C、A/D、B/D、C/D端，缓慢调节试验变压器的输出电压，同时观察电压表和数字微安表。YKA-GB未击穿放电时，数字微安表读数几乎没有变化；当实验变压器的输出电压达到YKA-GB间隙击穿放电，数字微安表出现较大变化，并且呈不稳定状态，此时，试验变压器高压输出值即为YKA-GB的工频放电值。
试验注意事项
1、户内型YKA-GB在做工放试验时，应先将YKA-GB放置在铁板上进行，铁板必须可靠接地，铁板面应略大于YKA-GB底座；
2、在做YKA-GB工放试验时，应均匀升压，当YKA-GB放电，应立即将调压器回零，并切断电源，切忌在放电后继续升高电压，以免损坏本装置；
3、用户在试验时如果发现其工放值超出参数表中规定值的90%～120%时，应仔细检查接线或表计是否正确、调压器输出是否正常、铁板是否可靠接地、电源是否有高次谐波等，如经检查测试数菸尬螅芬殉鲈市矸段保胗胛夜玖担�
4、用户在做其它电气设备绝缘试验时，应将YKA-GB从设备上解除；
5、实验时，只有内部间隙放电，外围任何部分不得有闪络；
运行维护
1、本产品安装时高压引线与其它设备之间的空气距离应大于5cm；
2、本产品应每一至两年做一次预防性工频放电试验，同时将YKA-GB表面除尘。

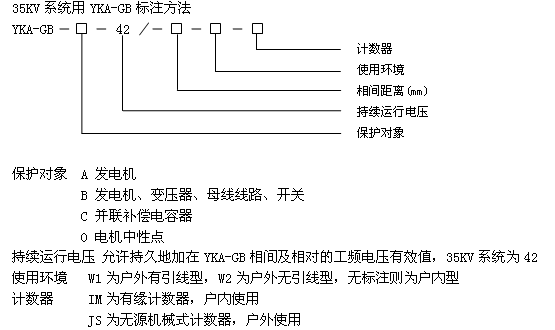

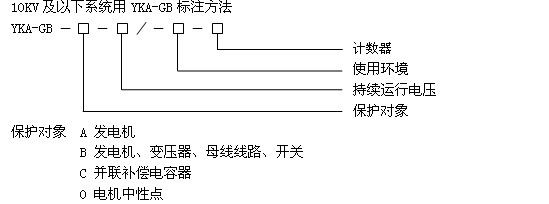

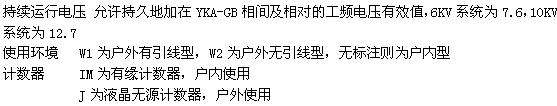

型号说明
订货须知
1、用户订货时需注明YKA-GB到桩头之间高压电缆长度及线鼻子孔径；
2、若计数器需要在柜门上安装，则需注明YKA-GB本体到柜体计数器安装处之间的信号线长度；若选用IM型计数器，则柜内还需要提供220V交流或直流电源；
3、若系统电压或相间距等有特殊要求，可根据用户要求设计生产。
（表1）3、6、10KV系统户内型YKA-GB电气参数表
|
型号 |
保护对象 |
保护对象额定电压(有效值)(KV) |
持续运行电压(有效值)(KV) |
工频放电电压(有效值) 90%～120% (KV) |
操作冲击电流残压(峰值)≤(KV) |
1.2/50冲击房间残压(峰值)≤(KV) |
雷电冲击电流残压(峰值)≤(KV) |
2ms方波冲击电流(A) |
产品高度 H (mm) |
||
|
100A |
500A |
500A |
2500A |
||||||||
|
YKA-GB-3.8 |
电动机 |
3.15 |
3.8 |
5.2 |
7 |
- |
7.5 |
7.5 |
- |
600 |
182 |
|
YKA-GB-7.6 |
6.3 |
7.6 |
10.4 |
14 |
- |
15 |
15 |
- |
|||
|
YKA-GB-12.7 |
10.5 |
12.7 |
17.2 |
23.1 |
- |
24.8 |
24.8 |
- |
197 |
||
|
YKA-GB-3.8 |
发电机变压器母线开关线路 |
3 |
3.8 |
7 |
- |
10.2 |
10.2 |
- |
12 |
600 |
182 |
|
YKA-GB-7.6 |
6 |
7.6 |
14 |
- |
20.4 |
20.4 |
- |
24 |
197 |
||
|
YKA-GB-12.7 |
10 |
12.7 |
23.2 |
- |
33.8 |
33.8 |
- |
40 |
220 |
||
|
YKA-GB-3.8 |
电容器 |
3 |
3.8 |
7.4 |
- |
- |
- |
- |
11.7 |
600 |
182 |
|
YKA-GB-7.6 |
6 |
7.6 |
14.6 |
- |
- |
- |
- |
23.4 |
197 |
||
|
YKA-GB-12.7 |
10 |
12.7 |
24.4 |
- |
- |
- |
- |
39.1 |
220 |
||
（表2）6、10KV系统户内型YKA-GB电气参数表(其他电气参数表与表1中相同)
|
型号 |
保护对象 |
保护对象额定电 (有效值)(KV) |
持续运行电压(有效值)(KV) |
工频放电电压(有效值) 90%～120% (KV) |
2ms方波冲击电流(A) |
相间距离(mm) |
户外接线方式 |
产品高度 H (mm) |
|
YKA-GB-B-7.6/W1 |
发电机变压器母线开关线路 |
6 |
7.6 |
14 |
600 |
76 |
有高压电缆引线 |
255 |
|
YKA-GB-B-7.6/W2 |
300 |
无引线 |
436 |
|||||
|
YKA-GB-B-12.7/W1 |
10 |
12.7 |
23.2 |
76 |
有高压电缆引线 |
325 |
||
|
YKA-GB-B-12.7/W2 |
300 |
无引线 |
436 |
|||||
|
YKA-GB-B-7.6/W1 |
电 容 器 |
6 |
7.6 |
14.6 |
600 |
76 |
有高压电缆引线 |
255 |
|
YKA-GB-B-7.6/W2 |
300 |
无引线 |
436 |
|||||
|
YKA-GB-B-12.7/W1 |
10 |
12.7 |
24.4 |
76 |
有高压电缆引线 |
325 |
||
|
YKA-GB-B-12.7/W2 |
300 |
无引线 |
436 |
(表3)35KV系统用YKA-GB电气参数表(持续运行电压为：42KV，2ms方波600A)
|
型号 |
保护对象 |
工频放 电电压(有效值) 90%～120% (KV) |
操作冲击电流残压(峰值)≤(KV) |
1.2/50冲击房间残压 (峰值) ≤(KV) |
雷电冲击电流残压(峰值) ≤(KV) |
相间距离(mm) |
外接引线方式 |
产品高度 H (mm) |
|
5000A |
||||||||
|
YKA-GB-B-42/310 |
发电机 变压器 母线 开关 线路 |
72 |
105 |
105 |
119 |
310 |
户内型，有引线 |
560 |
|
YKA-GB-B-42/400-W1 |
400 |
户外型，有引线 |
1100 |
|||||
|
YKA-GB-B-42/630-W2 |
630 |
户外型，无引线 |
1150 |
|||||
|
YKA-GB-B-42/310 |
电 容 器 |
74 |
105 |
- |
119 |
310 |
户内型，有引线 |
560 |
|
YKA-GB-B-42/400-W1 |
400 |
户外型，有引线 |
1100 |
|||||
|
YKA-GB-B-42/630-W2 |
630 |
户外型，无引线 |
1150 |
(表4)YKA-GB-0电机中性点过限压装置参数表
|
型号 |
电机额定电压 (有效值)(KV) |
保护器持续运行电压(有效值)(KV) |
雷电冲击电流残压(峰值) ≤(KV) |
直流1mA参考电压 ≥(KV) |
|
YKA-GB-0-2.13 |
3.15 |
2.13 |
6.0 |
3.4 |
|
YKA-GB-0-4.6 |
6.3 |
4.6 |
12.0 |
6.9 |
|
YKA-GB-0-7.6 |
10.5 |
7.6 |
19.0 |
11.3 |
外形及安装尺寸
户内性
本产品可以安装在各种不同型号的开关柜内，该类产品除直接与开关柜“A”、“B”、“C”三相及接地相（“D”相）相连的四个线鼻子为裸导体外，其余部分被绝缘体封闭，因此它的相间、相对地（或柜体）的距离及对柜体安装空间要求相应较小（一般不小于5cm），可直接安装在开关柜的手车盘内或PT柜中。
l 10KV及以下系统YKA-GB
l 35KV系统YKA-GB
l 电机中性点过电压保护器
户外型
l 有外引高压电缆
l 无有外引高压电缆
YKA-GB-J过压动作计数器
简介
YKA-GB过压动作计数器时对YKA-GB产品工作状况进行实时及累计计数的装置。通过本产品可以详细监视YKA-GB及YKA-GB所保护设备的过电压发生状况，预知事故发生的作用。
主要功能和指标
分别对AB、BC、AD、BD、CD相之间过压动作计数；
无需外接电源，自备电源可使用三年以上；
计数总次数≥10000次；
安装方式及尺寸
本体安装
如图一所示，采用本体外挂式安装无需另外加工
柜门安装
如图二所示，采用分体安装方式需在柜门上开安装孔，计数器外形尺寸和开孔尺寸见图三、图四、图五。
注意事项
当采用柜门安装方式的时候，用户需注明计数器到YKA-GB本体之间所需信号线的长度。
详细说明请参见《J型YKA-GB计数器安装使用说明》
YKA-GB-J过压动作计数器
简介
YKA-GB过压动作计数器时对YKA-GB产品工作状况进行实时及累计技术的装置。通过本产品可以详细监视YKA-GB及YKA-GB所保护设备的过电压发生状况，预知事故发生的作用。
主要功能和指标
分别对A/B、A/C、B/C、A/D、B/D、C/D相之间过压动作计数；
无需外接电源，自备电源可使用三年以上；
计数总次数≥100000次；
安装方式及尺寸
本体安装
如图一所示，采用本体外挂式安装无需另外加工
柜门安装
如图二所示，采用分体安装方式需在柜门上开安装孔，计数器外形尺寸和开孔尺寸见图三、图四、图五。
注意事项
当采用柜门安装方式的时候，用户需注明计数器到YKA-GB本体之间所需信号线的长度。
详细说明请参见《J型YKA-GB计数器安装使用说明》
