YKA-YG过电压抑制综合保护装置
YKA-YG过电压抑制综合保护装置使用于3–35KV电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜及消弧消谐柜。

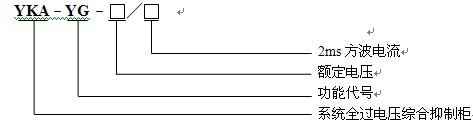

型号含义
技术参数
额定电压 KV 3 6 10 13.8 20 35
额定频率 HZ 50
2ms方波电流 A 800至3200
智能微机装置参数：
电源电压：AC/DC220V±10%
通讯接口：RS485或RS232
通讯协议：Modbus
概述
我国3－35KV系统中存在如下几种过电压：断路器动作过程中产生的操作过电压、电容元件和非线性电感在一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整保护方案，从而会发生电缆放炮、电动机绝缘击穿避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，对于不同系统，使用过电压保护产品时需考虑系统输电线路的类型，输配电线路的网络结构、负载的性质和系统的接地方式等等。
针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护装置来全面抑制各种类型的系统过电压，且这些不同厂家生产的过电压保护产品，因保护特性不能相互匹配，而无法彻底有效的抑制系统过电压。
针对目前中压系统过电压防治的现状，我公司研制生产了系列全过电压综合抑制柜(简称抑制柜，型号YKA-YG)，该柜可消除系统中过电压保护元件及装置的保护死区，优化系统过电压的保护特性。
适用范围
该抑制装置适用于发电、变电和用电企业的3-35KV电力系统，可替代电压互感器柜、专用避雷器柜等。
工作原理
抑制柜内采用我公司研制的专用元件－高能容限压装置，能够有效平缓过电压的上升前沿并削平电压尖峰，并能够耐受过电压产生的超大能量，可以全面消除系统过电压的死区。
抑制柜正常运行时，柜内的智能微机控制装置实时不间断的检测PT提供的电压信号，一旦系统发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确的对系统各种状况进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。
当系统出现谐振，抑制柜智能微机装置根据系统谐振的不同频率实现快速动作，输出相应的开关量接点，用于报警，并快速实现液晶显示。
本装置具有RS485或RS232接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。
装置的一次原理接线图
抑制柜分为固定式和手车式，一次原理接线如图1所示。该图可作为本装置的图标，表示在电气一次系统接线图中。
使用条件
1、环境温度：-30℃～+60℃;
2、大气压力：800-110kpa;
3、空气相对温度：90％（25℃）、50％（40℃）
4、海拔高度：≤2000m，特殊要求可达5000m；
5、安装地点应具有防御风、雨、沙和防尘设施；
6、使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。
结构、外形及安装尺寸
整套装置为固定式和手车式开关柜，外形尺寸可根据用户要求加工，6KV（或10KV）仿GZS1柜子结构如下图所示，对于6KV、10KV的柜体，考虑用户检修方便，宽度一般不小于800mm，对于35KV的柜体，宽度一般不小于1800mm；深度和高度可以按照与其并柜的柜体尺寸来定。图2和图3中的尺寸为6KV、10KV的柜体推荐尺寸。
固定柜
1、眉头 2、智能微机装置 3、相电压表 4、线电压切换开关 5、线电流表 6、一次模拟牌 7、门电磁锁 8、观察窗 9、铜铭牌 10、柜内照明灯 11、仪表室 12、隔离刀闸 13、操作机构 14、PT快速熔断器 15、大能容综合过电压保护器 16、电压互感器 17、综合智能瞬时开关 18、穿墙套管 19、快速脱离器 20、高压带电显示器
手车柜
1、 眉头 2、智能微机装置 3、相电压表 4、线电压表 5、线电压表切换开关 6、穿墙套管
7、一次模拟牌 8、铜铭牌 9、照明灯 10、二次室 11、隔离手车 12、快速脱离器 13、大
能容综合过电压保护器 14、PT快速熔断器 15、电压互感器 16、综合智能瞬时开关 17、电
压传感器 18、高压带电显示器
主要元器件特点
大能容综合过电压保护装置
大能容综合过电压保护装置专门为本全过电压综合抑制柜研制，能够抑制过电压尖峰，该过电压保护装置采用特制的氧化锌阀片，能够大大降低残压值，将相对地和相与相之间的各种过电压限制在设备绝缘允许的相对低水平。
智能微机装置
智能微机装置根据电压互感器提供的信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地现象，智能微机装置利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确的对系统各种状况进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。
电压互感器
为系统中的保护及计量设备提供电压信号，为装置提供保护系统的二次电压和辅助二次电压信号。若选用专用PT，还可最大限度的避免铁磁谐振。
高压隔离开关或断路器手车
用来控制装置的投运和退出，在装置需要检修或调试时，与系统隔离并形成明显的断开点。
产品特点
本产品是根据客户系统需求，提供全面的综合的整体的过电压保护方案，因此在产品设计时，客户需提供详尽的系统结构和参数。
该遗址综合保护装置时根据不同用户的系统参数进行设计产生；
消除系统过电压保护的死区；
吸收大能量的系统过电压；
取代了PT柜，性价比高；
实时监测母线电压，具有带电显示功能；
模块化设计，结构紧凑、技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
实施监控系统状态，对出现的异Ｔ诵凶刺龀鲎既放卸希⒓笆笔涑鱿嘤Φ目亓拷拥阈藕牛糜诒ň�
工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
故障追忆功能，显示最近20次历史故障技术；
具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中运用；
设计、检测及服务
本公司负责根据用户进行图纸设计及参考选择，设备组装完毕后，由专业检测人员进行二次模拟实验及一次1:1实验，检测合格后方能出厂。如用户需要，本公司负责现场安装指导及调试服务，用户需要提供必要的配合与协助。设备正常工作时不需要维护和检修，但在受到大的故障电流冲击后必须进行仔细检查。在遵守保管及使用要求的情况下，从投运之日起12月或从发货之日起18个月内，产品由于质量原因而发生损坏或不能正常工作 ，我公司将无偿地为用户维修或更换。我公司对设备实行终身维修，并且长期以最优惠的价格提供备品配件。
