YKA-XS系列小电流接地选线装置
概述
我国的中压电网绝大多数是小电流接地系统（也即中性点非有效接地系统），当发生单相接地故障时，规程虽允许带故障运行2小时，但由于过电压危害绝缘，仍可能引发事故。供配电系统故障统计表明，单相接地故障发生的概率占66％以上，因此迅速确定单相接地时的接地位置对供配电系统的安全运行意义重大。
随着电力系统规模和容量的扩大，中压电网逐步采用了中性点经消弧线圈接地的运行模式，且一般又运行于过补偿方式，由此也导致了单相接地故障选线的困难。近年来，一些基于传统算法的接地选线装置相继问世，但在实际应用中选线正确率仍然不高。目前，这一问题正成为改善电能质量、提高供电可靠性的主要困难之一。
正是在这种背景之下，经过多年跟大学实验室联合实验和分析研究，我公司找到了以往选线方法正确率低的原因，提出了新的算法，并运用新一代采样和处理技术，推出了新一代产品——YKA-XS系列小电流接地选线装置。
本装置采用先进的软硬件设计方法，以暂态过渡过程为分析基础，通过判断小接地电流来实现选线。硬件方面，应用超大规模逻辑电路，实现数据采集完全硬件化；应用同步采样技术，保证了分析数据的精准。算法方面，专门针对难度比较大的过补偿高阻接地，开发成功了拥有完全自主知识产权的核心算法。装置还运用其它多种算法同时分析，以动态权值处理多条回路多个算法的判别打分，使选线运算更加可靠、稳定。装置技术性能指标符合DL/T 478-2001《静态继电保护及安全自动装置通用技术条件》、DL/T871-2004《电力系统继电保护产品动模试验》、DL/T 872-2004《小接地电流系统单相接地保护装置》等国家有关行业标准的规定。
功能及特点
※ 模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。
※ 实时监控系统状态，实时运算，根据信号采集、数据处理结果，发出相应的信号。
※ 工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态，上位机也可以通过此通讯口对消弧控制器发出指令。
※ 故障追忆功能，大容量Flash存储器保存最近32次历史故障记录。
※ 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。整机符合IEC6
※ 双硬件看门狗电路确保软件运行的可靠性。
※ 中文液晶显示，运行状态清晰，菜单式操作，方便易用。
装置正面效果图
按键说明：
※ 1/+ ：根据液晶屏所显示的菜单项标号选择相应的功能；所要调整的参数值加1。
※ 2/- ：根据液晶屏所显示的菜单项标号选择相应的功能；所要调整的参数值减1。
※ 3 、 4 ：根据液晶屏所显示的菜单项标号选择相应的功能。
※ OK：确认更改设置；返回上一级菜单。
工作原理
本机在启动工作后，当系统发生接地故障时，零序电压会触发本机进入采集状态采集各回路零序电流，取出数据后进行第一阶段运算。如1、2、3、4 号线的电流分别为-15A、+4A、+5A、+6A。此时消弧设备判断接地类型，如果是金属接地，消弧设备不动作；如果是弧光接地，消弧设备把弧光接地强行变为金属接地，本机再进行采集状态采集各回路零序电流，根据本次数据进行第二阶段运算 。如果是金属接地，此时接地1、2、3、4 号线的电流将可能约为-15A、+4A、+5A、+6A，故障线（1号线）电流与非故障线电流相反且至较大，故可直接判断选线。如果是弧光接地，此时接地1、2、3、4 号线的电流方向一致，可能约为+5A、+4A、+5A、+6A，此时四条线路电流分别与第一阶段的-15A、+4A、+5A、+6A 分别相减的增量差为20A、0A、0A、0A，故障线（1号线）的增量为20A，是增量最大的一路线，即可选出故障线。然后把所选出的接地信息在液晶显示屏上显示，并闭合相应的跳闸口，若接地现象消失、排除，本机返回工作状态，跳闸口断开。
技术指标及使用环境
1.使用条件
环境温度：0℃～40℃；
大气压力：80～110Kpa；
空气相对湿度：90%（25℃）、50%（40℃）；
适用范围：3kV―35kV系统；
使用地点不能有爆炸危险的介质，周围介质中不能含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有较严重霉菌存在；
安装地点应具防御风、雨、沙和防尘设施。
2.输入量额定值
零序电压（U0）<100V，电压测量精度：1%；
零序电流（I1～I40） <2A 且>20mA，电流测量精度：0.5%；
电源电压：AC220V±10%，DC220V±10%；
功耗：<100 W；
零序电流回路输入路数：有8路、24路、40路不同规格 （三母线段）。
3.输出量额定值
共可输出常开接点数：2对（可选购外置跳闸模块）；
接点容量： AC 240V/10A，DC 30V/10A；
所有继电器输出接点均可接报警输出。
4.通讯接口
RS485@9600bps。
安装尺寸

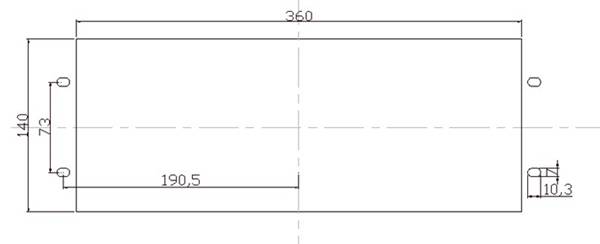

开孔图如上。安装螺丝开孔：直径6~7mm。
机箱深度：180mm。
注：具体技术参数祥见产品说明
